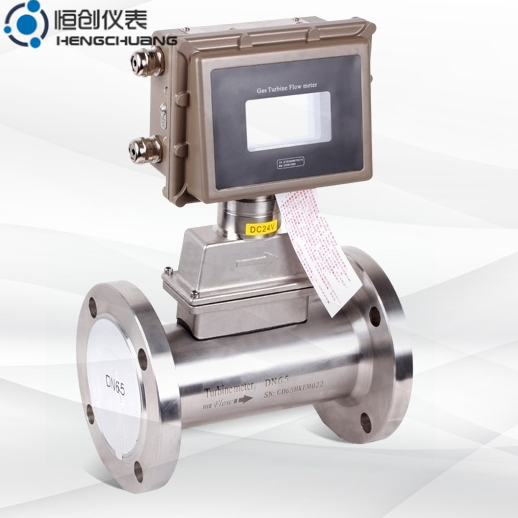

产品概述

气体涡轮流量计是新型速度式仪表。它具有精度高、重复性好、结构简单、耐高压、测 量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，温压补偿 型仪表可集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿。 是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站 封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。

产品特点

■　集微处理器、温度传感器、压力传感器于一体，直接测量被测介质的流量、温度和压力，并自动进行流量的温压补偿和压缩因子修正运算。

■　采用低功耗设计，可用锂电池供电，电池可连续使用2年以上；同时也可外接电源。

■　仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。

■　专用液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。

■　具有实时数据存储功能，可防止仪表突然掉电时数据丢失，在停电状态下，内部数据可永久性保存。

■　可靠的电磁兼容设计，抗干扰性能好，可靠性高，满足JJG1037-2008标准的电磁兼容实验要求。

■　采用进口仪表专用精密轴承，耐磨性好，稳定程度高；同时提高了仪表的下限灵敏度，降低了始动流量。

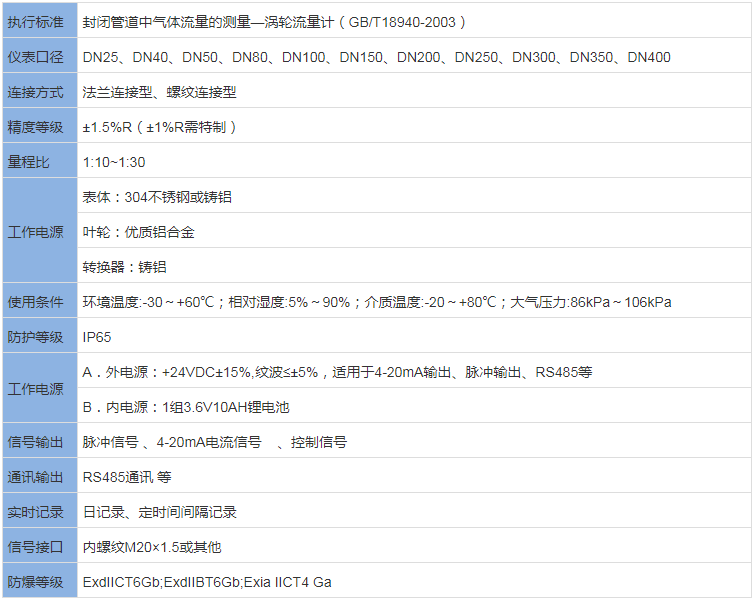

技术参数

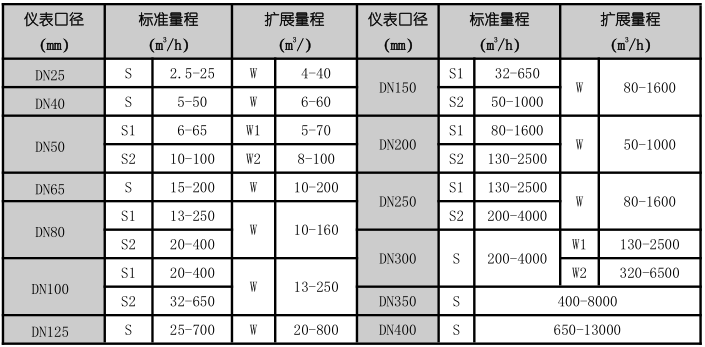

流量对照表

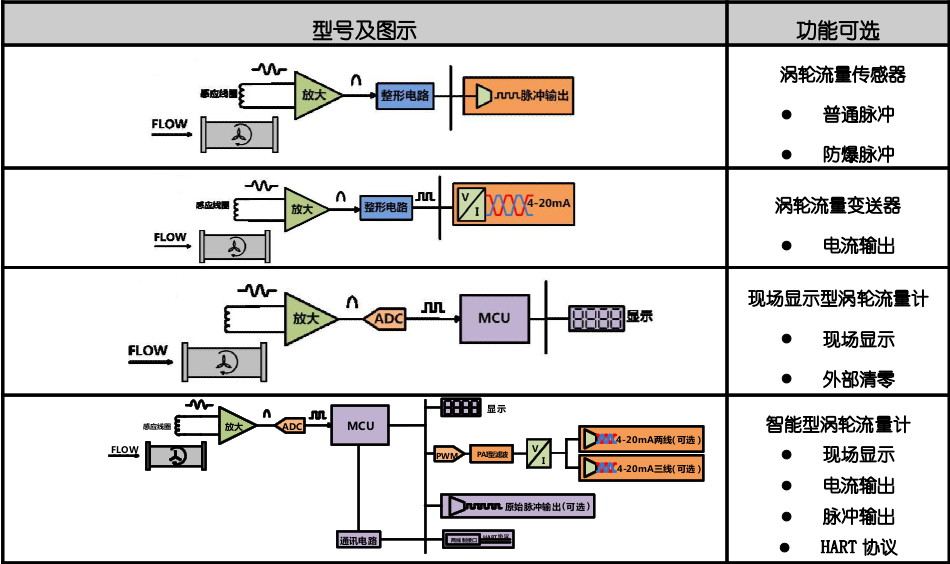

测量原理

气体涡轮流量计的使用过程中，气体流经过流量计推动涡轮叶片旋转。叶轮的转数与通过涡轮流量计的气体体积成正比。流量计入口处安装有一个特殊设计的专利导流架，随着流速的增加,对进入流量计的气流进行加速。导流架的设计可消除任何潜在流体扰动，如涡流或不对称流。对涡轮叶片的推动力也同时增加。确保了流量计在允许的误差范围内高精度计量，即使在小流量的状况下也可以准确计量。作用在涡轮叶片上的气流是轴向的，涡轮装置在主传动轴上，传动轴配有高强度的球轴承。气体通过涡轮叶片后，涡轮叶片的旋转经齿轮组减速后。入口通道内压力得到回复，通道设计可确保流态的最优化。

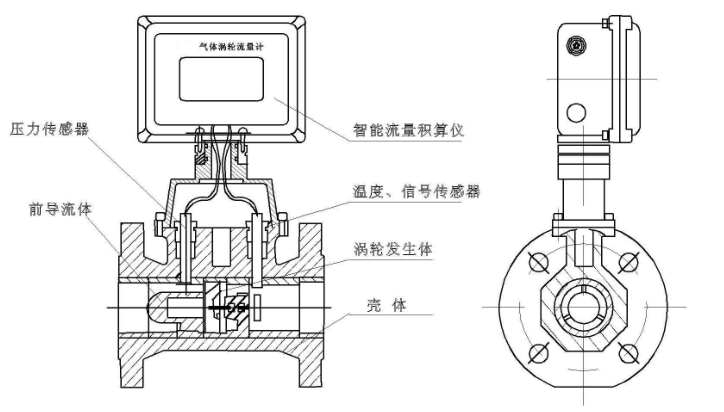

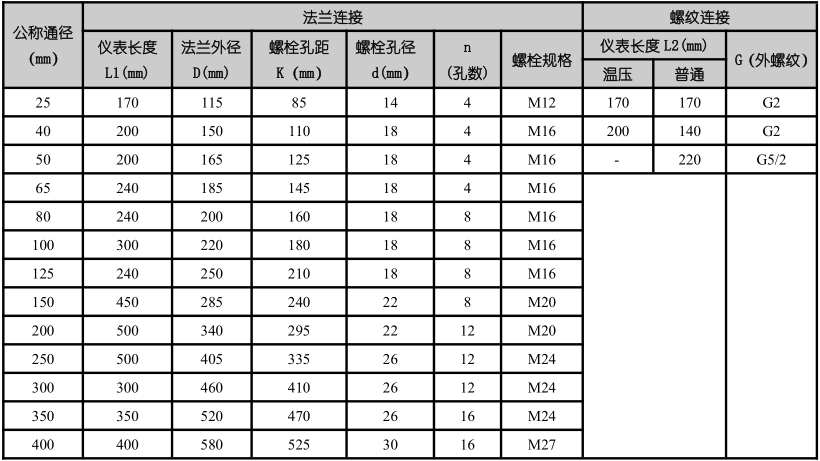

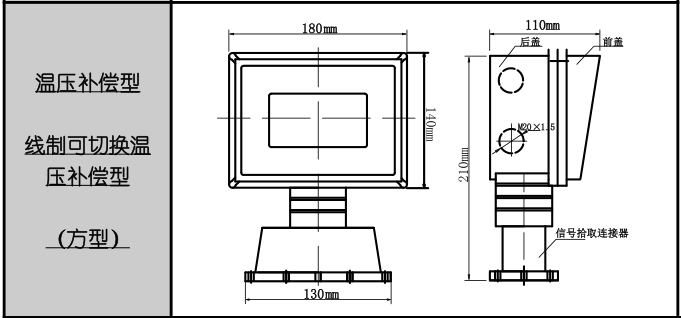

外形尺寸

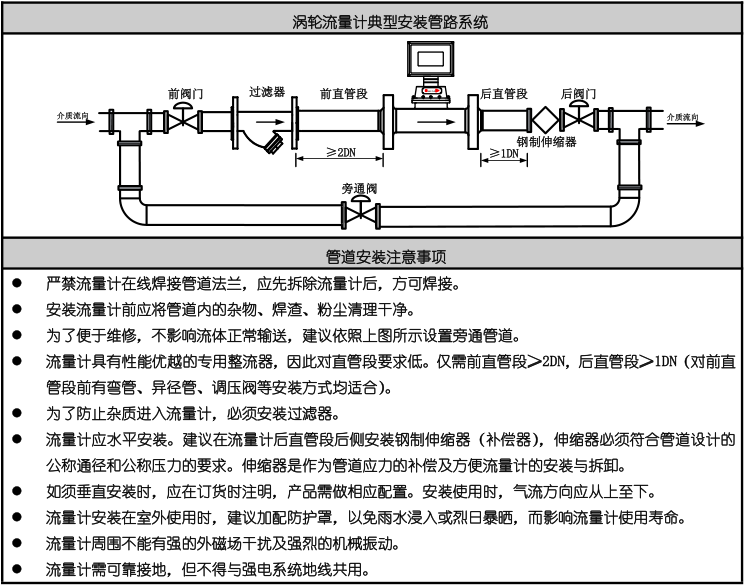

安装注意事项

（1）内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。

（2）打开壳盖前须保证设备断电至少 10min。壳盖的打开须由专业工程师或技术人员进行。

（3）防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

（4）转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子 部件或电路板上的电路图案，必要时需采取相应的防静电措施。

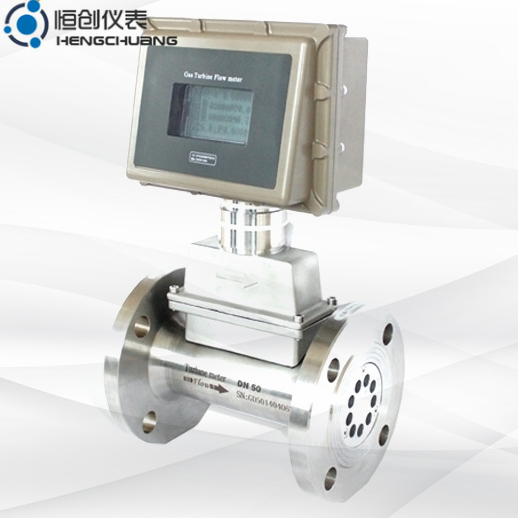

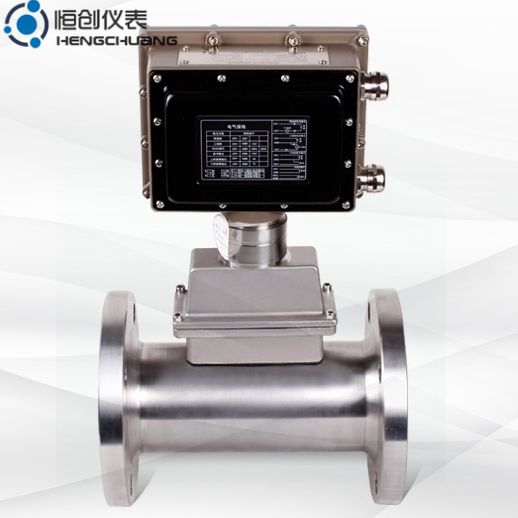

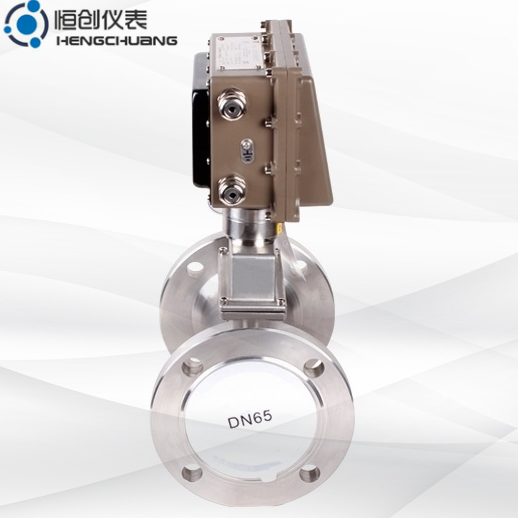

产品细节
