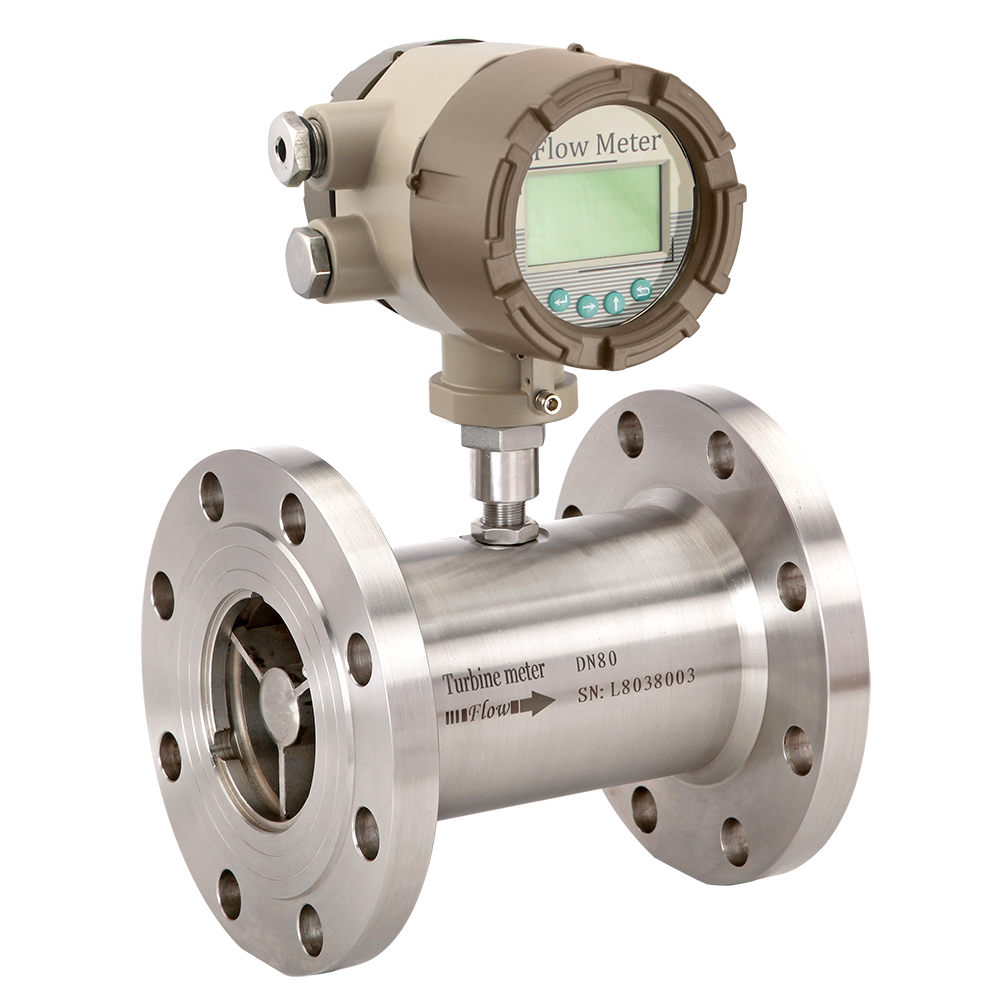

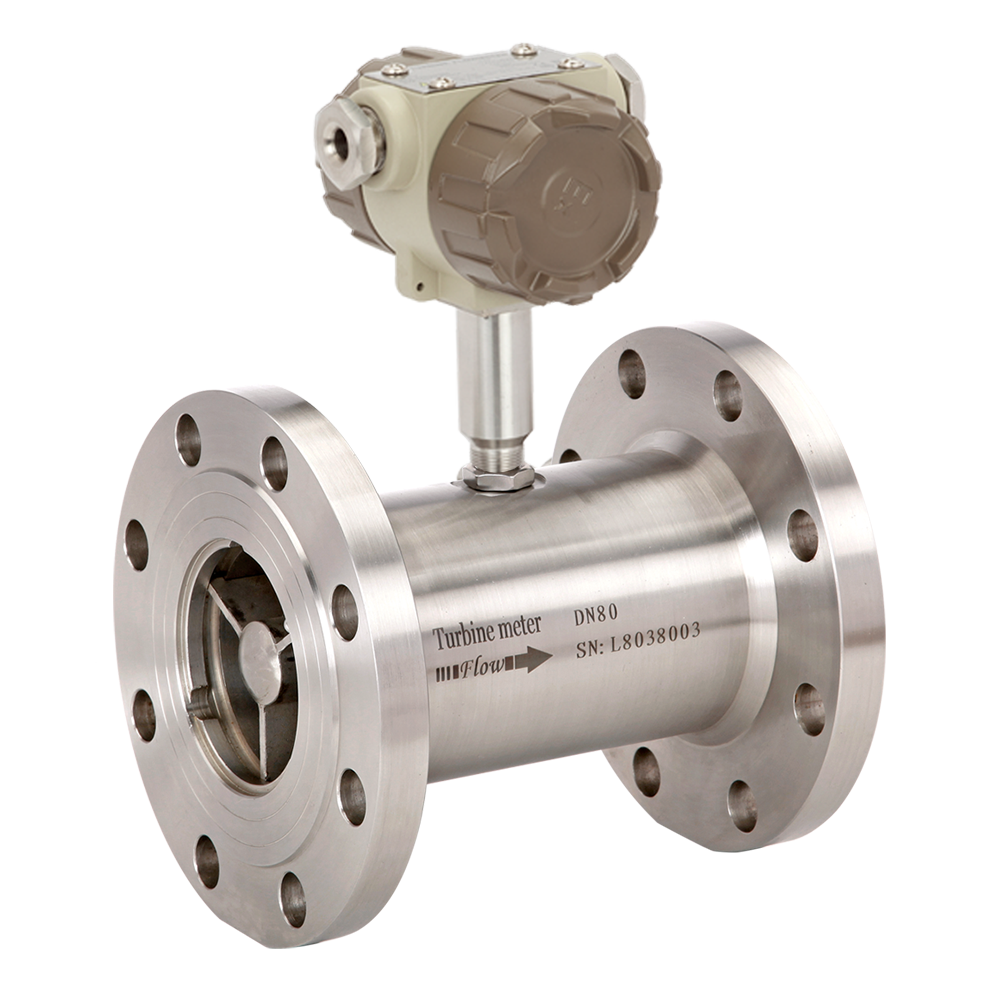

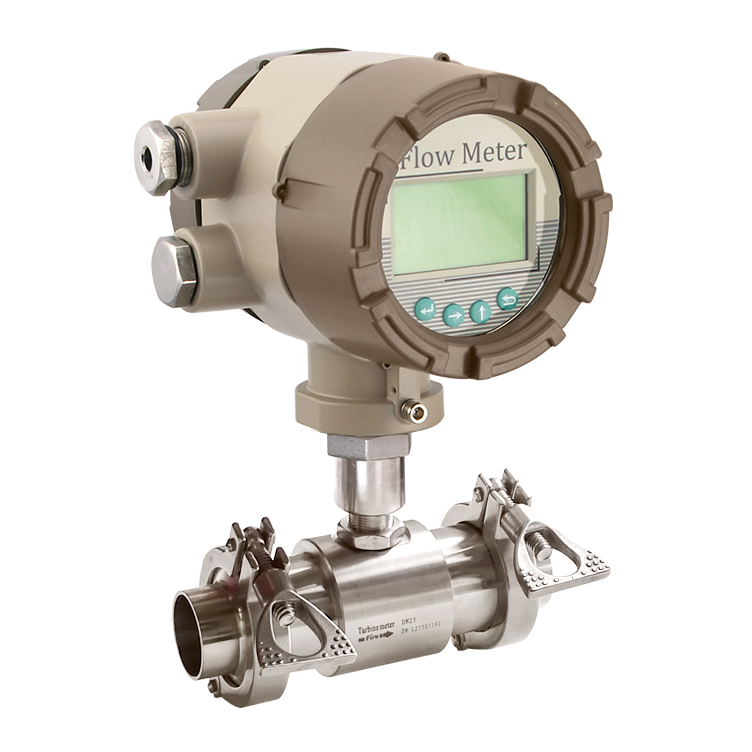

涡轮流量计是一种速度式仪表，由涡轮传感器和流量显示器组成，可做成整体式。它具有精度高，结构简单，测量范围宽，压力损失小，维修方便等优点，用于封闭管道中测量低粘度流体的体积流量和总量，可实现对自来水、纯净水、酒精、酒水、汽油、柴油、食用油、酱油食醋等液体的精准计量，有3.6V，DC24V、220V供电选择，有现场显示、分体远传显示灯显示方法。

6大功能满足您的测量要求：

■累计流量测量 ■瞬时流量测量 ■累计流量清零 ■电源脉冲信号输出 ■RS485通讯输出 ■洁净液体测量

■　高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

■　重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度， 在贸易结算中是优先选用的流量计；

■　输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；

■　可获得很高的频率信号（3～4kHz），信号分辨力强；

■　范围度款，中大口径可达1:20，小口径为1:10；

■　结构紧凑轻巧，安装维护方便，流通能力大；

■　适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

■　专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;

■　可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

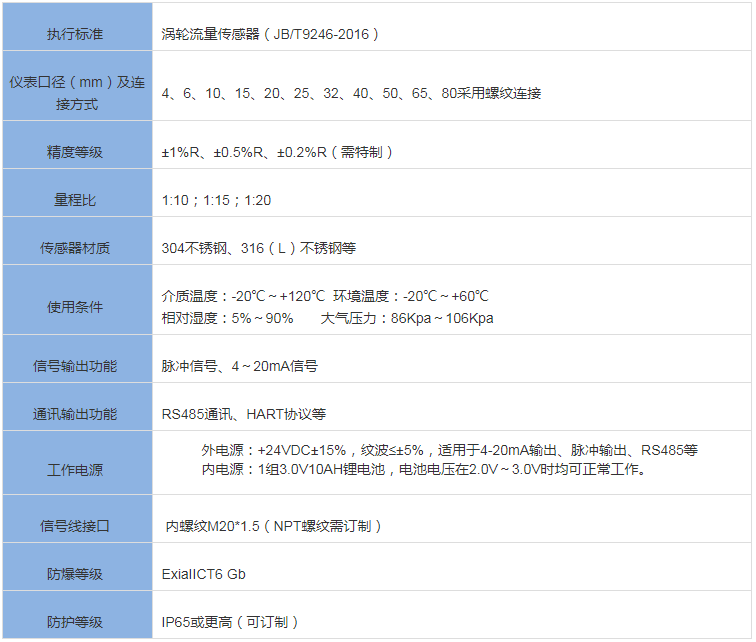

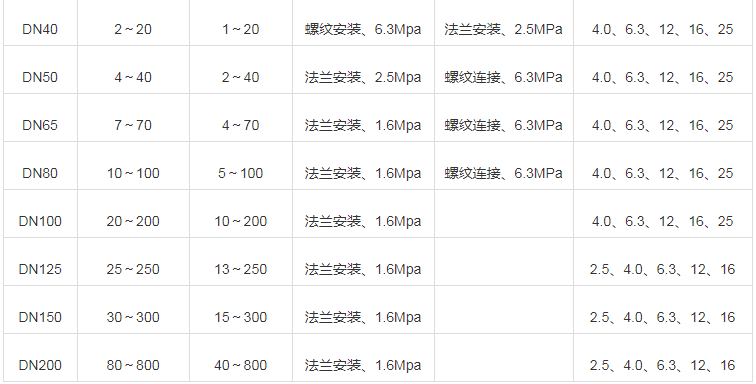

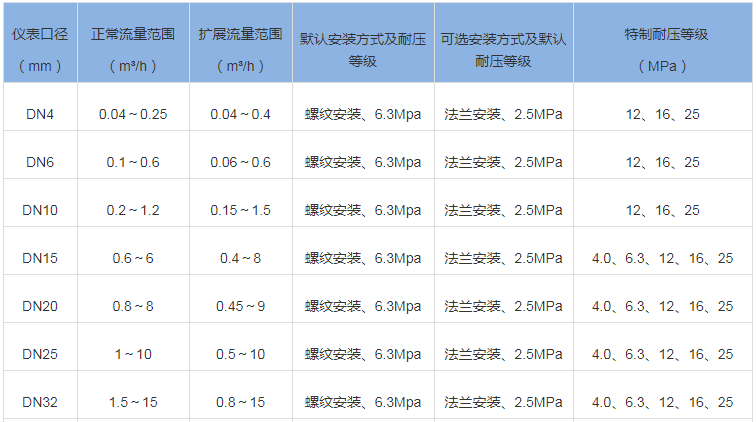

测量范围及工作压力:

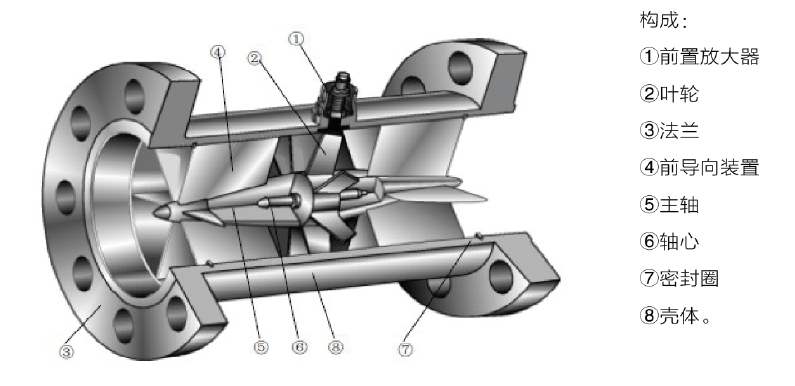

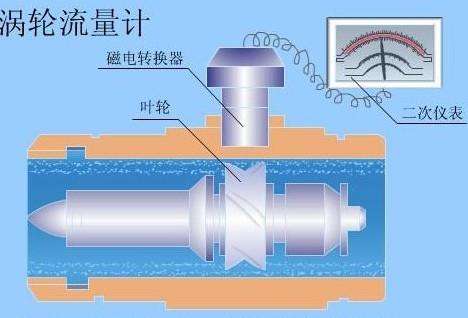

当被测流体流经涡轮流量计传感器时，传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性地改变磁电感应系统中的磁电阻，使通过线圈的磁通量周期性地发生变化而产生电脉冲信号，经放大器放大后传送至相应的流量积算仪表，进行流量或总量的测量。涡轮流量计传感器的结构如图1所示，它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放大器的磁电感应转换器等组成。

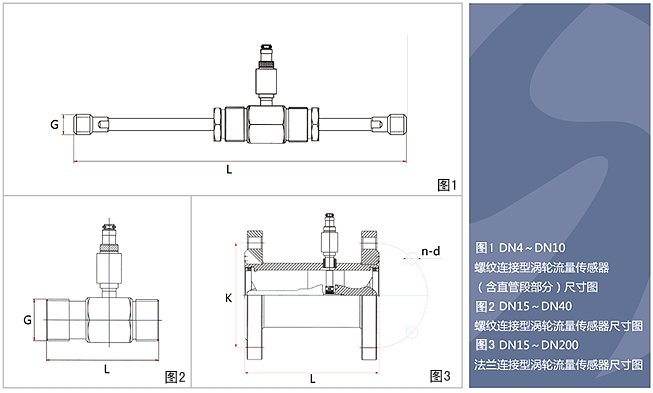

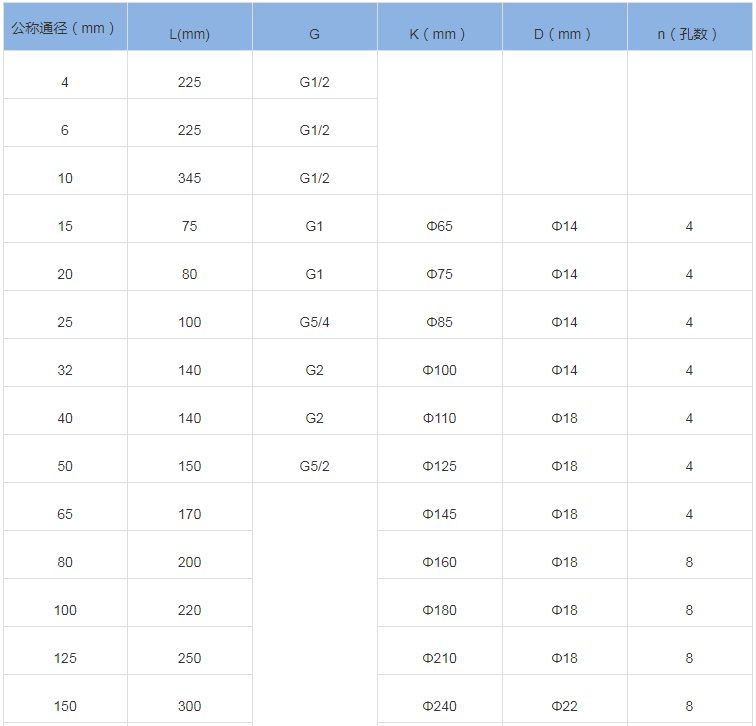

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：

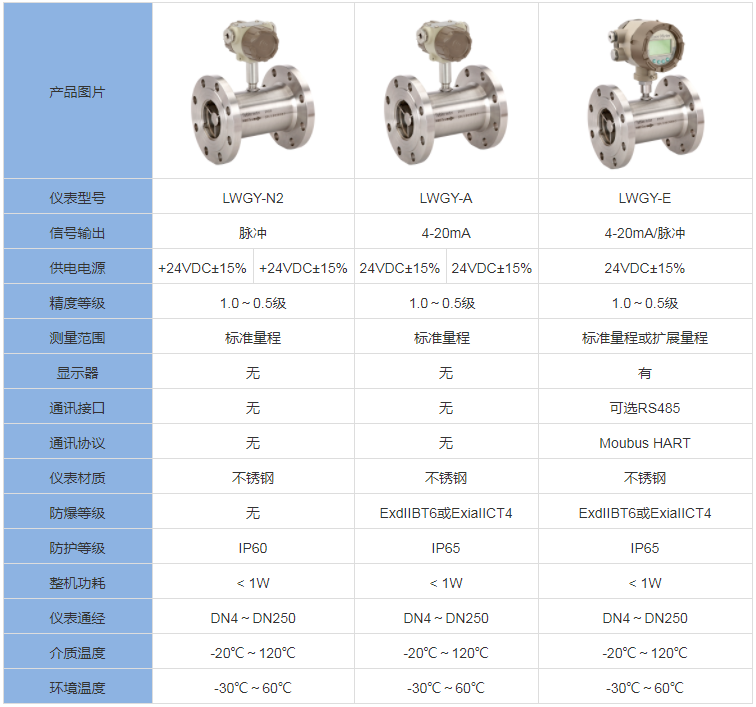

产品分类

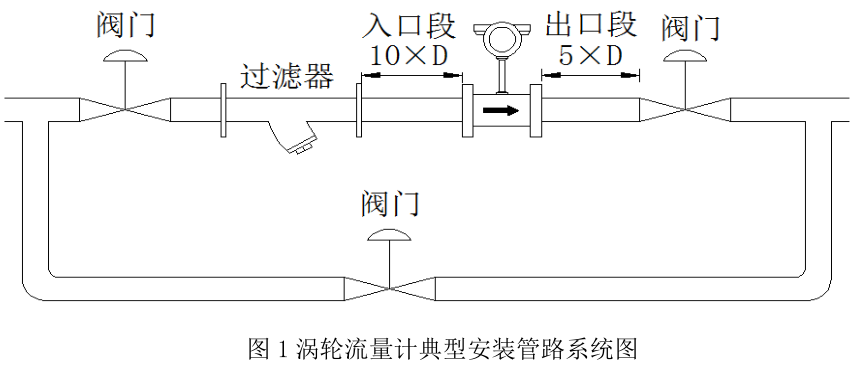

涡轮流量计典型安装管路系统图（见图1）

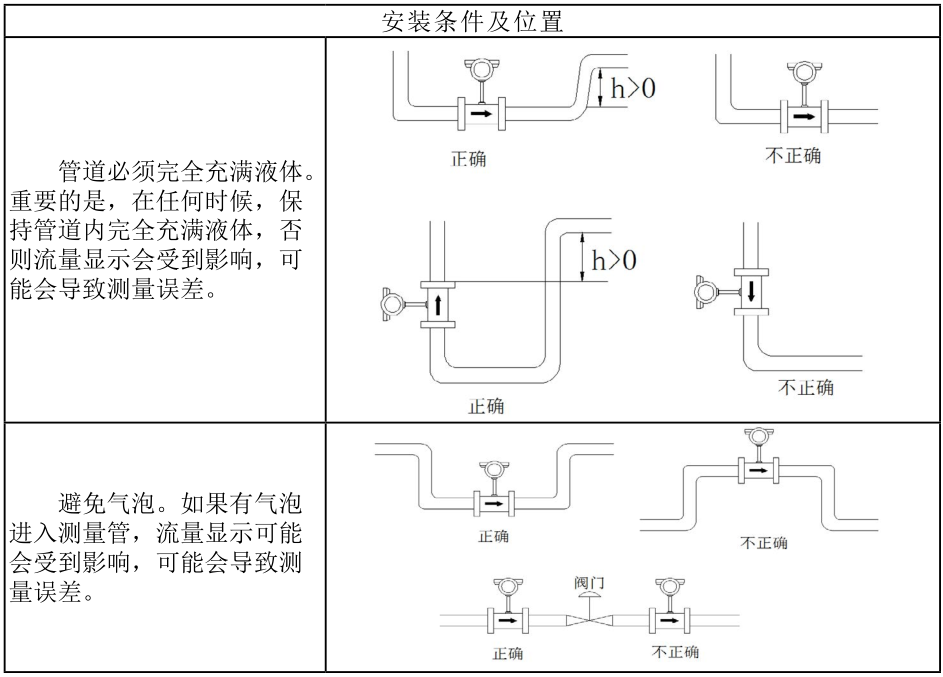

管道安装注意事项

1 传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

2 水平安装传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装传 感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀（见 图 1），测量时要确保旁通管无泄漏。在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。

4 若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口 要通向安全的场所。

5 若传感器安装位置位于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线装排放阀，定期排放沉淀杂质。

6 传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

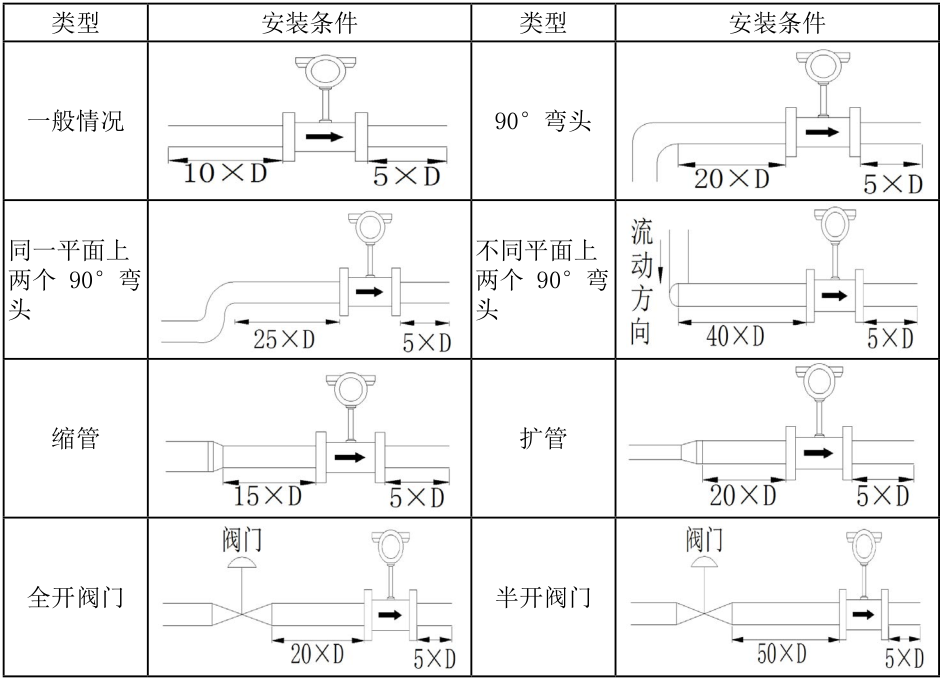

安装直管段的要求

直管段长度涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件类型配备必要的直管段或或整流器，要求入口段和出口段直管段长度。

若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于20D，下游直 管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器之间安 装流调整器。传感器安装在室外时，应有避直射阳光和防雨淋的措施。
